Programmer le robot RobUno

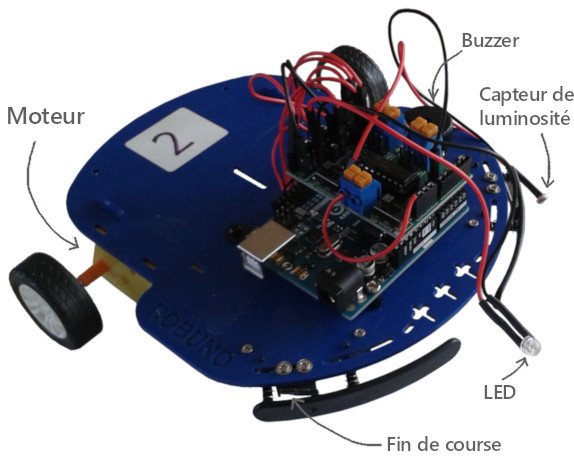

1- Présentation du robot



Robot2aa

Le robot robUno est un robot à base de carte Arduino UNO.

Un shield (la carte au-dessus de l’Arduino) permet aux piles d’alimenter les capteurs et actionneurs avec l’énergie du bloc piles.

La programmation du robot se fait à l’aide du logiciel mBlock

Exercice 1

2-RobUno est un système automatisé

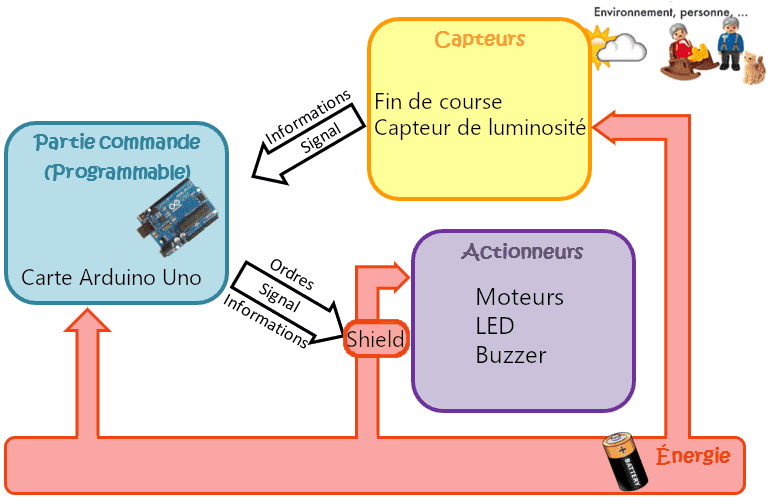

La carte Arduino est la partie commande.
→ elle reçoit les informations des capteurs
→ elle traite ces informations (selon le programme en mémoire)
→ elle envoie des ordres aux actionneurs

Les capteurs sont les deux moustaches (fin de course) et le détecteur de luminosité.
Les actionneurs sont les moteurs, les LEDs et le buzzer.

La carte Arduino est programmée en fonction de l’algorithme envisagé

rob uno

Exercice 2 → La circulation des informations dans le robot robUno

3- Différents types de capteurs

Rappels :

Les capteurs logiques (TOR)

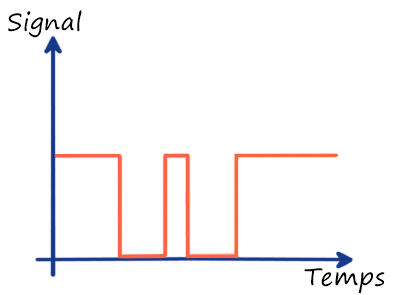

capteur logiqueIls sont capables de détecter 2 états et délivrent un signal qui prend 2 valeurs (d'où le nom : capteur Tout Ou Rien (TOR))
Une fois interprétée, l'information sera de nature logique : vrai ou faux, ouvert ou fermé...

findecourse

Les capteurs analogiques

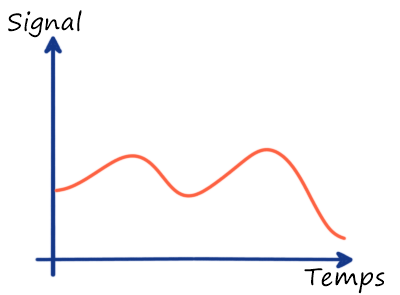

capteur anlogiqueIls peuvent détecter les variations d’états d’une grandeur et délivrent un signal qui peut prendre une infinité de valeurs.
(Intensité lumineuse…)

photoresistance

Exercice 3 → Capteur logique ou analogique ? Classe dans la bonne famille

Exercice 4 → Capteur logique ou analogique ? Classe dans la bonne famille

Pour pouvoir être traité par la carte Arduino, le signal analogique doit être numérisé (= transformé en un signal constitué de 0 et de 1).

Image2Signal analogique
→ Transformation →
Image3Signal numérique
