Cahier des charges : comment caractériser les fonctions ?

Avant de commencer, pour se rafraîchir la mémoire

Rappels 5ème : Qu'est-ce qu'un cahier des charges ?



1- Le cahier des charges du portail



Pour concevoir un portail parfaitement adapté aux demandes de l'entreprise Beauportail, il est important de respecter le cahier des charges.

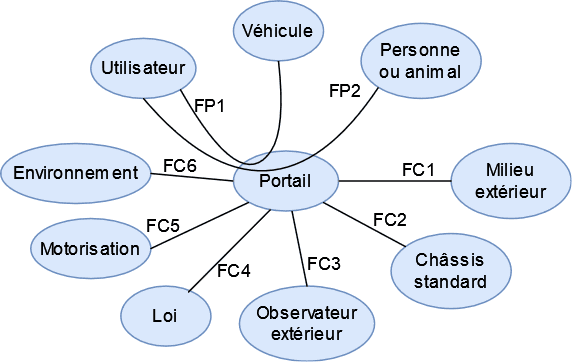

Cahier des charges du portail (extraits)

FP1 → Autoriser ou interdire le passage des véhicules
FP2 → Autoriser ou interdire le passage des animaux
FC1 → Résister au milieu extérieur
FC2 → S’implanter facilement sur les châssis existants
FC3 → Avoir une esthétique évoquant le littoral
FC4 → Respecter la législation
FC6 → Respecter l'environnement

CdCF1

Rappels : définitions
  • Le cahier des charges
  • Fonction
  • Contrainte



Un cahier des charges (CdC) est un document dans lequel le demandeur exprime son besoin. Il contient une liste des fonctions que l’objet doit assurer et des contraintes qu’il doit respecter.
Il est utilisé par le concepteur (=créateur) pour concevoir un produit qui sera parfaitement adapté au besoin.





Une fonction est le rôle que l’on attend d'un produit ou de l'un de ses constituants.





Une contrainte est une obligation à satisfaire





2- Comment caractériser les fonctions ?

Pour concevoir un objet parfaitement adapté, l’ingénieur a besoin de valeurs chiffrées.

Pour chaque fonction ou contrainte, on doit préciser les performances à atteindre en ajoutant :

  • le ou les critères à apprécier → caractéristiques mesurables ou quantifiables
  • le niveau acceptable à atteindre → objectifs chiffrés ou références à atteindre

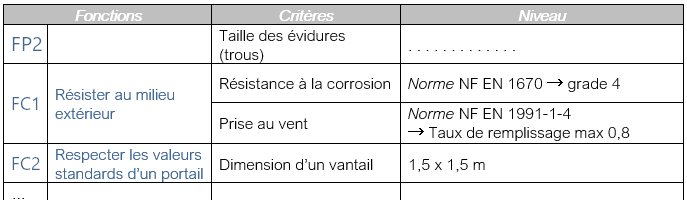

 Exemple :crit niv

Exercice 1 → Pour différencier les niveaux et les critères

Exercice 2 → Pour différencier les niveaux et les critères

Exercice 3 → Pour différencier les niveaux et les critères

Exercice 4 → Associe chaque niveau à son critère
