Le réseau informatique du collège

1 - Qu'est-ce qu'un réseau informatique ?

Définition :
Un réseau informatique est un ensemble d'ordinateurs et de matériels partagés (exemple : imprimantes) qui communiquent entre eux.

Les ordinateurs du collège sont reliés entre eux par des câbles ou des ondes (wifi) et peuvent échanger des informations. Ils forment donc un réseau.

Schéma simplifié du réseau
Schéma simplifié du réseau (clique pour agrandir)

Les ordinateurs ou stations de travail permettent aux utilisateurs d'ouvrir une session sur le réseau.

Les serveurs :

  • valident (ou non) les demandes d'ouverture de session,
  • donnent accès à des espaces de stockage spécifiques (les deux emplacements réseau : identifiant$ et classe$).
  • gèrent l'accès aux ressources (données et logiciels) et aux matériels (imprimante)

Dans chaque classe, une borne WIFI permet aux utilisateurs des tablettes de se connecter et d'avoir un accès Internet

Les switchs interconnectent  les éléments du réseau.



Remarque : Le réseau du collège est sécurisé. Il faut saisir ton identifiant et ton mot de passe pour ouvrir une session. En fonction de ton identifiant, le serveur t'accorde certains droits. Par exemple, les professeurs ont des droits différents des élèves : ils ont accès aux espaces personnels des élèves.

Exercice 1 → Reconnaître les éléments d'un réseau client-serveur

Exercice 2 → Reconnaître les éléments d'un réseau client-serveur



2- Les espaces de stockage sur le réseau du collège

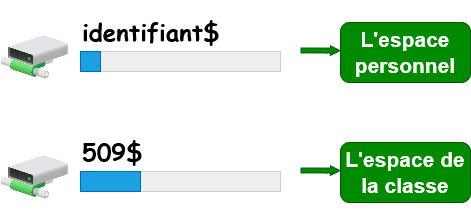

lecteur reseau
Les 2 lecteurs réseau de l'intranet.

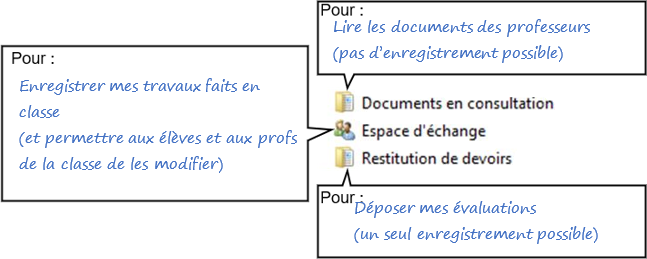

Les élèves disposent de 2 emplacements réseau : l'espace de la classe et leur espace personnel.

Ils retrouvent ces deux "lecteurs" du réseau quelque soit l'ordinateur sur lequel ils ont ouvert une session. Ces 2 emplacements sont situés dans l'intranet (le réseau à l'intérieur du Likès) et ne sont pas accessibles de l"extérieur"



Remarque : les enseignants ont accès aux espaces personnels des élèves.

Exercice 3 → Identifier différents types d'espaces de stockage



3- L'accès à Internet

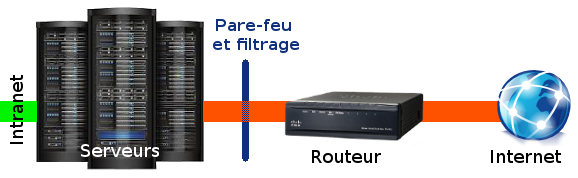

inforeseau2
L'accès à Internet (clique pour agrandir)

L'accès à internet se fait par le routeur qui est la "box" de l'établissement. Un système de pare-feu et filtrage permet de sécuriser le réseau interne (l'intranet) :



Définitions :
Le pare-feu protège les données du réseau en contrôlant les accès depuis l'extérieur.
Le filtrage empêche l'accès aux sites interdits tels que jeux en ligne, site de pari, site pour adulte...



danger3Au collège, l’accès à Internet est réglementé et surveillé. Conformément à la loi, un enregistrement de tous les accès Internet de chaque utilisateur est effectué et conservé pendant 1 an.

Exercice 4 → Connaitre le nom des éléments d'un réseau

Exercice 5 → Quizz sur les réseaux informatiques



Pour aller plus loin :

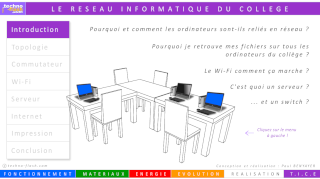

Clique sur l'image ci-contre pour voir une animation qui explique les différents éléments du réseau du collège →

technoflash
