Le chemin de l'énergie à l'intérieur de l'objet technique

1 - Les fonctions pour gérer l'énergie

Prenons l'exemple d'une voiture à essence. Lorsque la voiture fonctionne, elle consomme de l'essence → c'est l'énergie d'entrée. À l'intérieur de la voiture, cette essence circule dans différents composants :

  • L'essence est stockée dans le réservoir,
  • Lorsque le conducteur appuie sur la pédale d'accélérateur, elle est distribuée par des tuyaux (durites) jusqu'au moteur.
  • Le moteur convertit l'essence en mouvement.
  • Ce mouvement est transmis aux roues par un système d'engrenages (cardan, différentiel...)→ la voiture avance.

Ces composants ont des fonctions différentes :

Fonctions
Explications et exemples de composants
Stocker
→ il y a une réserve d’énergie (réservoir, pile, batterie…)
Distribuer
→ autoriser le passage de la juste dose d'énergie (tuyau, câble électrique, interrupteur, accélérateur…)
Convertir
→ changer la forme de l'énergie (moteur, panneau solaire, résistance chauffante, ampoule...)
Transmettre
→ transporter l'énergie pour produire l'effet attendu (engrenages, came, poulie, réflecteur…

La circulation de l'énergie à travers ces composants est représentée dans un schéma appelé souvent chaîne d’énergie.

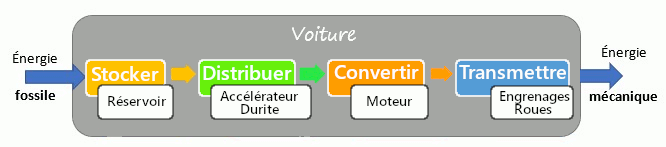

Exemple : le schéma qui décrit le chemin de l'énergie dans la voiture

chaine

Remarque : sous chaque fonction, il faut écrire le nom des composants qui jouent un rôle dans cette fonction.

2 - Pour vous entraîner

Exercice 1 → Associer fonctions et composants pour le vélo

Exercice 2 → Associer fonctions et composants pour la trottinette électrique

Exercice 3 → Associer fonctions et composants pour le vélo à assistance électrique

Exercice 4 → Classer des composants par fonction
